设计概要
- 轴径范围 :
- φ45~φ85（增量 5mm）， 2”~ 3”(增量 0.5”
- PV 容许值 :
- 0.3 MPa・m/sec P(密封装置中的压力) : 0.1 Mpa(最大) V(轴转速)
- 必要冷却水量 :
- 3 Litter/min（最小）
- 冷却水温度 :
- 0~40℃
作为全球一流的艉轴管轴密封装置制造商，已经有超过 3 万艘 100 总吨以上的船舶装配了我们的产品。

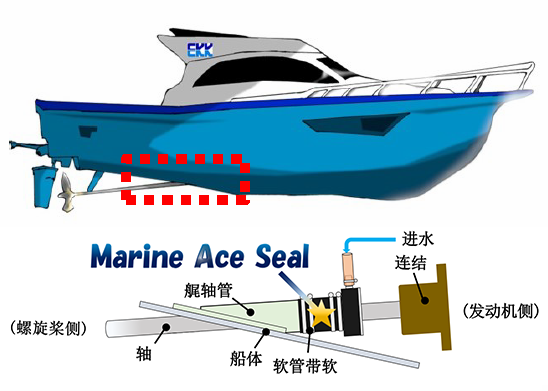

Marine Ace Seal, （MAS）是我们最新研发的水润滑艉密封产品，适用于配备直接驱动系统的小型船舶。

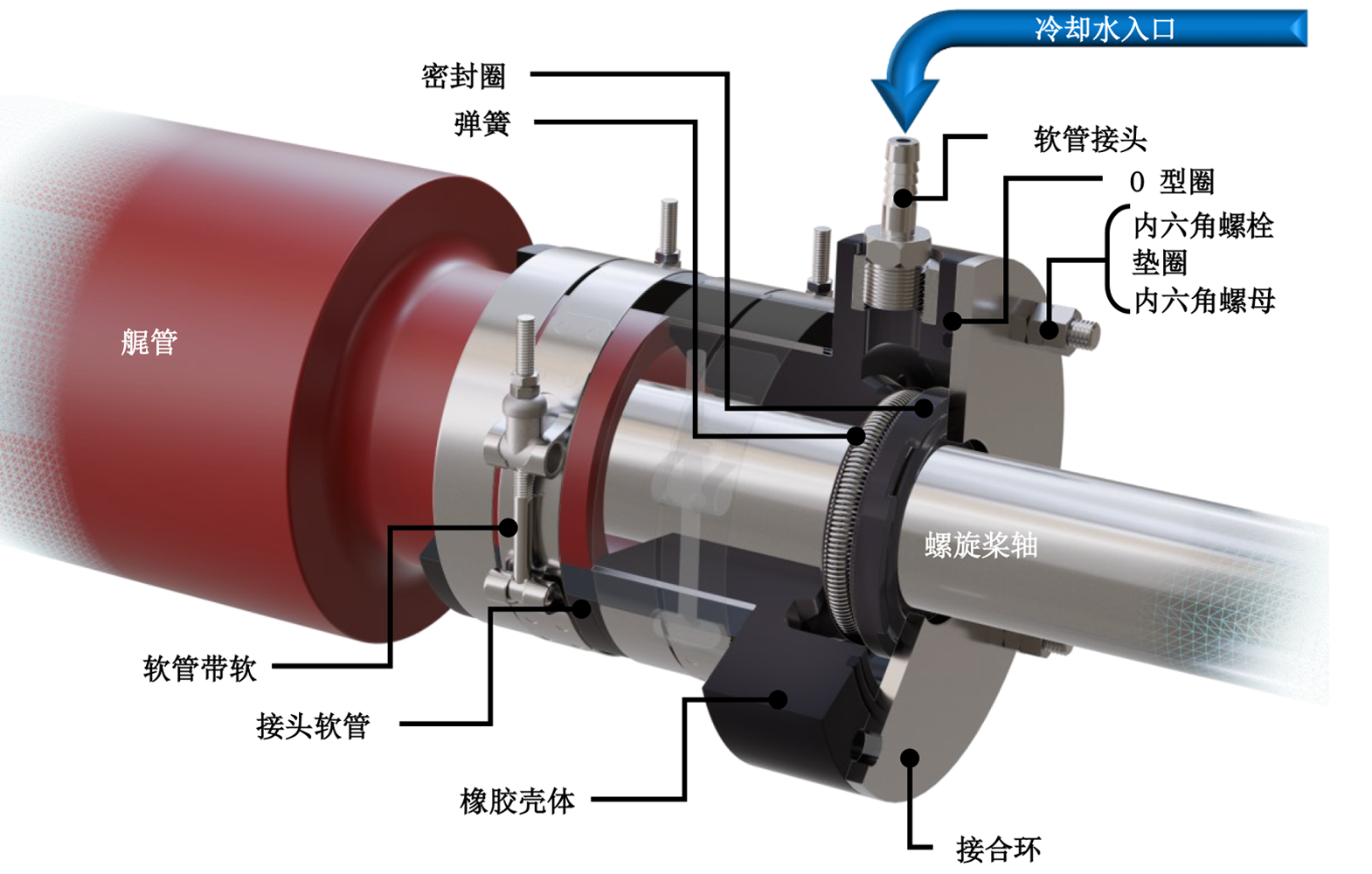

特 征
- 优异的抗振性能和密封性能
- 由于采用橡胶密封圈和不锈钢配合环组成的端面密封结构，能够应对复杂的轴振动和位移，从而表现出优异的密封性能。
- 优异的轴向追随性
- 由于密封是通过与轴相同速度旋转的密封环及其表面结构作为挡块与固定配合环接触来实现的，因此它能够吸收所有轴向运动。
- 简单而坚固的橡胶壳体设计
- 外壳内径的设计符合与橡胶轴承相同的高标准，即使轴承降低也能够承受与轴的接触强度。密封区域不像机械密封那样暴露在外，因此能够承受高强度的“机械冲击”。
- 安装简便
- 安装空间紧凑，结构仅要求自带冷却水管。该结构通过两个软管带固定在艉管上，安装简便。
- 优异的抗泥浆性能
- 即使在浅水域河流中沉积物含量高的脏水条件下，密封件也有望具有较长的使用寿命。

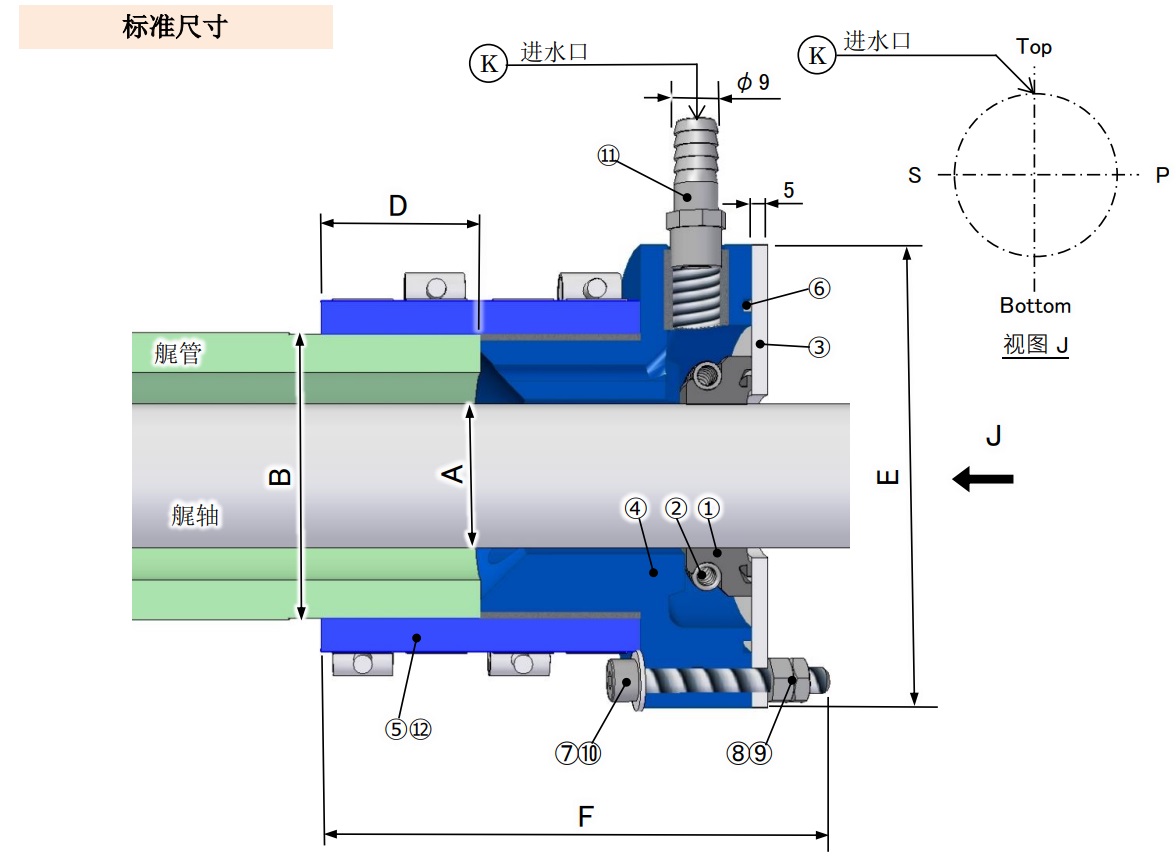

- 标准尺寸
| 轴直径(mm) A | MAS密封型号 | 艉管外径(mm) B | 连接长度(mm) D | MAS密封装置外径(mm) E | MAS密封装置长度(mm) F | O 形圈尺寸(mm) G | 质量(kg) H |
|---|---|---|---|---|---|---|---|
| 45 | MAS045 | 89.1 | 50 | 150 | 170 | 3.5X104 | 2.7 |
| 50 | MAS050 | ||||||
| 50.8(2") | MAS051 | ||||||
| 55 | MAS055 | 101.6 | 60 | 165 | 180 | 3.5X117 | 3.2 |
| 60 | MAS060 | ||||||
| 65 | MAS065 | 114.3 | 70 | 180 | 190 | 3.5X127 | 3.7 |
| 70 | MAS070 | ||||||
| 63.5(2/5") | MAS063 | ||||||
| 75 | MAS075 | 127 | 80 | 195 | 220 | 3.5X152 | 5.0 |
| 80 | MAS080 | ||||||
| 85 | MAS085 | ||||||
| 76.2(3") | MAS076 |
- 1 MAS051/MAS063/MAS076 适用于英制轴。
- 2 请注意，其他非标准尺寸可根据要求生产。

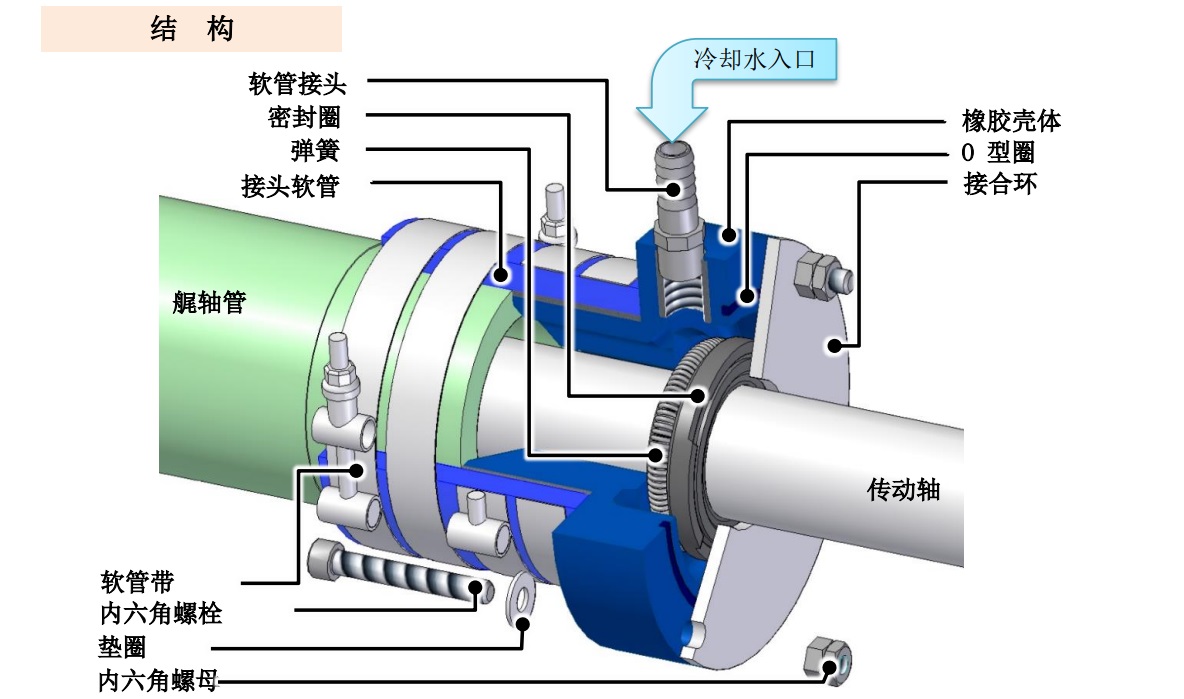

| 组件名称 | 材质 | 数量 | 备注 | |
|---|---|---|---|---|
| 1 | 密封环 | 丁晴橡胶(NBR) | 1 | |
| 2 | 弹簧 | 不锈钢 | 1 | |
| 3 | 接合环 | 不锈钢 | 1 | |
| 4 | 橡胶壳体 | 橡胶 IR | 1 | |
| 5 | 接头软管 | 橡胶 CR | 1 | |
| 6 | O 型圈 | 橡胶丁晴橡胶 | 1 | [参见 G] |
| 7 | 内六角螺栓 | 不锈钢 | 4 | M8 |
| 8 | 内六角螺母 | 不锈钢 | 4 | M8 |
| 9 | 内六角螺母 | 不锈钢 | 4 | M8x60(70) |
| 10 | 平垫圈 | 不锈钢 | 4 | |
| 11 | 软管接头 | 不锈钢 | 1 | PT3/8 |
| 12 | 软管带 | 不锈钢 | 4 |
- 括号内的值表示轴直径超过 75mm。
