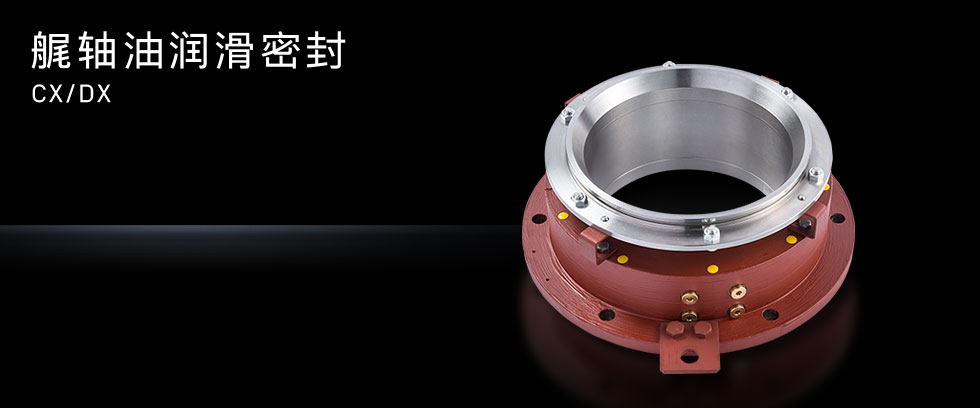

具备丰富的使用成绩的紧凑型密封(CX型、DX型)
构造

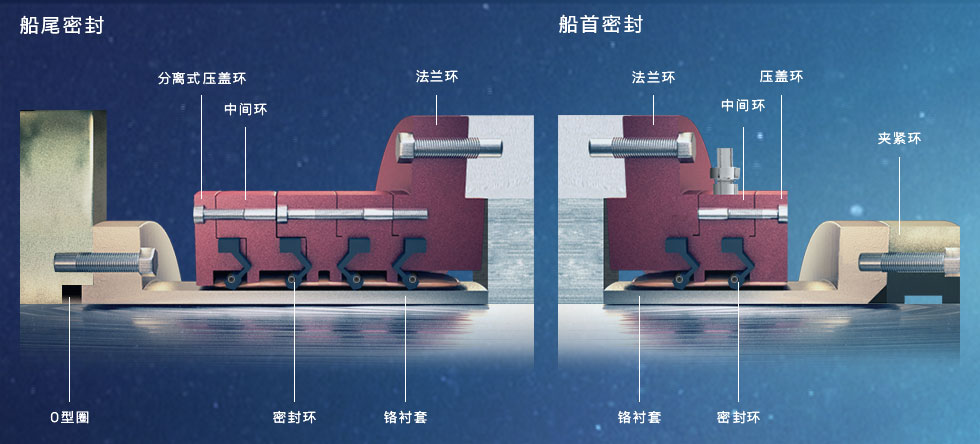

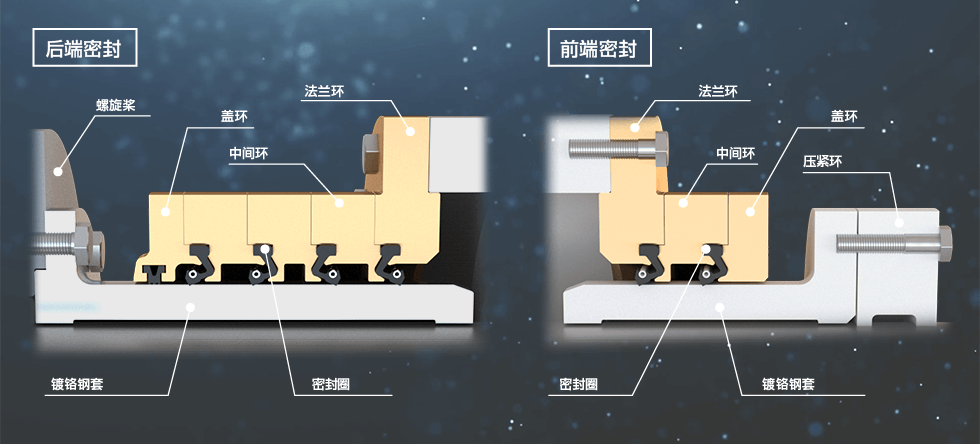

紧凑型密封(CX型、DX型)是由3种金属环(法兰环、中间环、压盖环)来构成,并用螺栓进行固定的。这些金属环成外壳,密封环则被这些金属环夹紧,固定的。因各个金属环之间形成金属接触,所以对密封环的紧固程度能够经常保持一定,不会由于夹紧过度,而引起裂纹等现象。
这些密封环,都是统一的形状。标准的设置为:船尾端设3个密封环;船首端设2个密封环。

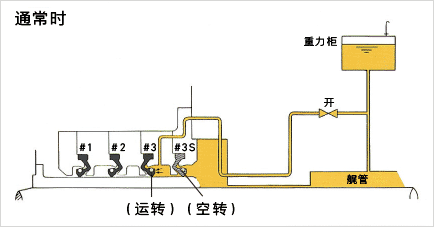

双重保障型密封型是在以上标准型船尾密封上增加了第3S密封环形式。第3S密封环是第3密封环的备用环。如果第3密封环损坏,可通过简单的阀门操作从第3密封环切换到第3S密封环。
特点
- ●采用新的设计技术,设计出了非常合适的密封环的形状
在KEMEL紧凑型密封(CX型,DX型),为了实现良好的密封性能,长期稳定的质量,并容易使用起见,采用新的设计技术开发出了具备特有形状和材质的密封环。
- ●寿命长久的密封环的材质
作为密封环的材料有VITON(氟橡胶)和NBR(丁腈橡胶)两种,可根据使用条件,选择使用。
在紧凑型密封中使用的VITON密封环,具有耐热性,并且在表面上硫化结合有特色布料,所以其强度及韧性都很高,与其结构相结合,在高负荷的条件下也不会发生裂纹的危险,具备优良的性质。
- ●耐磨性,耐点蚀性优良的铬衬套
铬衬套采用了我们公司开发的特殊高铬不锈钢。与过去使用的铬衬套相比,该新的铬衬套的耐磨性,耐点蚀性都非常好,特别对容易发生点蚀的船尾端的衬套,其效果非常显著。
- ●衬套可进行反复加工
我们公司的铬衬套,留有足够的加工余量。这件事表明了对轴偏心,紧凑型密封的跟踪性好的同时,当衬套磨损时能够进行反复加工,磨削后,再使用。
- ●内设“备用”的密封DX型

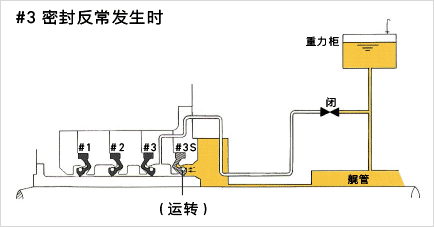

当第3密封环由于某种原因发生漏油时,关闭设在第3/3S间的油室供油管上的两个阀门,使第3S密封环开始操作,这样就能够更长期安好地航行。

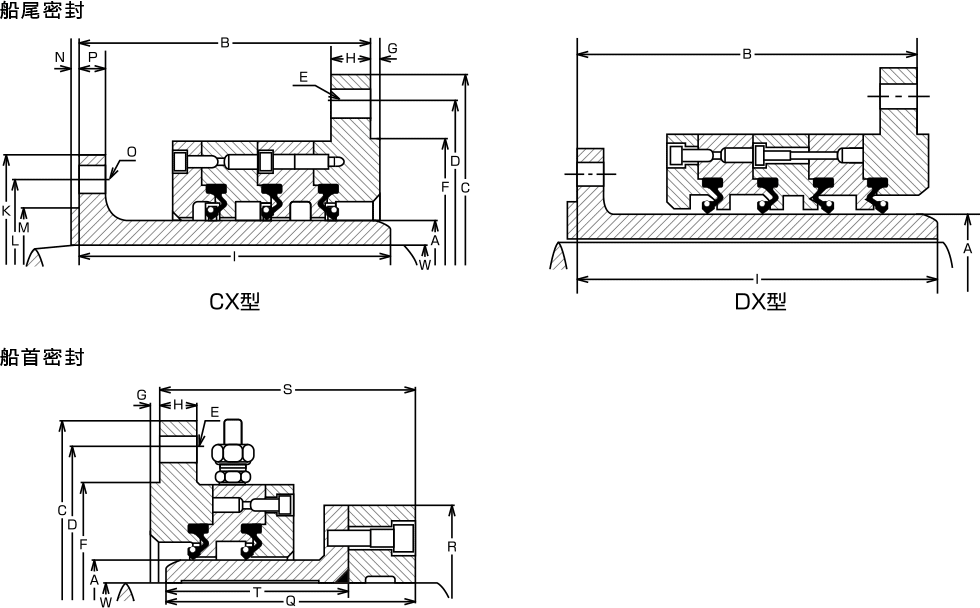

CX型标准尺寸(使用定距环时,在380型以下的密封装置中,“B”“I”的尺寸要变长)
(单位:mm)
A型 |
※125 |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
330 |
355 |
380 |
400 |
420 |
450 |
480 |
W-Min |
80 |
111 |
126 |
146 |
166 |
186 |
206 |
226 |
246 |
266 |
286 |
316 |
340 |
363 |
382 |
401 |
429 |
W-Max |
110 |
125 |
145 |
165 |
185 |
205 |
225 |
245 |
265 |
285 |
315 |
339 |
362 |
381 |
400 |
428 |
457 |
B |
160 |
160 |
160 |
160 |
160 |
160 |
175 |
175 |
175 |
175 |
175 |
195 |
195 |
200 |
200 |
225 |
225 |
C |
275 |
290 |
310 |
330 |
350 |
370 |
425 |
445 |
465 |
485 |
515 |
565 |
590 |
610 |
630 |
675 |
705 |
D |
245 |
260 |
280 |
300 |
320 |
340 |
390 |
410 |
430 |
450 |
480 |
525 |
550 |
570 |
590 |
630 |
660 |
E |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
F |
210 |
225 |
245 |
265 |
285 |
305 |
345 |
365 |
385 |
405 |
435 |
475 |
500 |
520 |
540 |
575 |
605 |
G |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
7 |
7 |
7 |
7 |
8 |
8 |
H |
15 |
15 |
15 |
15 |
15 |
15 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
30 |
30 |
I |
180 |
180 |
180 |
180 |
180 |
180 |
191 |
191 |
191 |
191 |
191 |
212 |
212 |
217 |
217 |
241 |
241 |
K |
184 |
200 |
230 |
260 |
280 |
300 |
320 |
340 |
360 |
375 |
425 |
450 |
480 |
500 |
520 |
550 |
590 |
L |
164 |
180 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
346 |
390 |
416 |
440 |
460 |
486 |
510 |
550 |
M |
145 |
160 |
190 |
204 |
224 |
240 |
260 |
284 |
300 |
320 |
360 |
384 |
406 |
424 |
450 |
476 |
510 |
N |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
7 |
7 |
7 |
7 |
8 |
8 |
8 |
O |
8×M8 |
8×M8 |
8×M8 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
12×M12 |
12×M12 |
12×M12 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M20 |
P |
12 |
12 |
12 |
12 |
12 |
12 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
20 |
20 |
20 |
20 |
Q |
149 |
149 |
149 |
149 |
149 |
149 |
159 |
159 |
164 |
164 |
164 |
185 |
185 |
185 |
190 |
205 |
205 |
R |
190 |
195 |
220 |
240 |
260 |
280 |
300 |
320 |
350 |
370 |
400 |
430 |
460 |
480 |
500 |
530 |
560 |
S |
140 |
140 |
140 |
140 |
140 |
140 |
153 |
153 |
158 |
158 |
158 |
184 |
184 |
184 |
189 |
205 |
205 |
T |
109 |
109 |
109 |
109 |
109 |
109 |
119 |
119 |
119 |
119 |
119 |
135 |
135 |
135 |
135 |
150 |
150 |
重量kg |
船首密封 |
14 |
26 |
27 |
31 |
33 |
37 |
52 |
55 |
62 |
70 |
84 |
109 |
119 |
120 |
131 |
170 |
180 |
船尾密封 |
26 |
29 |
30 |
34 |
37 |
42 |
59 |
64 |
69 |
76 |
92 |
122 |
130 |
135 |
144 |
203 |
215 |
※125型只有旧式型密封。
A型 |
500 |
530 |
560 |
600 |
630 |
670 |
710 |
750 |
800 |
850 |
900 |
950 |
1000 |
1060 |
1120 |
1180 |
W-最小 |
458 |
477 |
505 |
533 |
571 |
599 |
636 |
673 |
711 |
757 |
804 |
851 |
897 |
943 |
999 |
1054 |
W-最大 |
476 |
504 |
532 |
570 |
598 |
635 |
672 |
710 |
756 |
803 |
850 |
896 |
942 |
998 |
1053 |
1130 |
B |
225 |
225 |
240 |
240 |
245 |
245 |
280 |
280 |
310 |
310 |
330 |
330 |
330 |
350 |
350 |
350 |
C |
725 |
755 |
820 |
860 |
890 |
930 |
990 |
1030 |
1090 |
1140 |
1200 |
1250 |
1300 |
1400 |
1460 |
1520 |
D |
680 |
710 |
765 |
805 |
835 |
875 |
930 |
970 |
1030 |
1080 |
1135 |
1185 |
1235 |
1325 |
1385 |
1445 |
E |
12×M20 |
12×M20 |
12×M24 |
12×M24 |
12×M24 |
12×M24 |
16×M24 |
16×M24 |
20×M24 |
20×M24 |
20×M24 |
20×M24 |
20×M24 |
24×M30 |
24×M30 |
24×M30 |
F |
625 |
655 |
700 |
740 |
770 |
810 |
865 |
905 |
960 |
1010 |
1065 |
1115 |
1165 |
1245 |
1305 |
1365 |
G |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
H |
30 |
30 |
35 |
35 |
35 |
35 |
40 |
40 |
40 |
40 |
45 |
45 |
45 |
50 |
50 |
50 |
I |
241 |
241 |
253 |
253 |
258 |
258 |
301 |
301 |
338 |
338 |
362 |
362 |
362 |
381 |
381 |
386 |
K |
600 |
630 |
675 |
700 |
760 |
820 |
840 |
885 |
945 |
1000 |
1070 |
1130 |
1170 |
1230 |
1300 |
1360 |
L |
560 |
590 |
630 |
660 |
710 |
750 |
790 |
836 |
890 |
950 |
1010 |
1070 |
1110 |
1170 |
1230 |
1290 |
M |
526 |
550 |
588 |
620 |
670 |
710 |
740 |
780 |
825 |
870 |
920 |
970 |
1040 |
1100 |
1160 |
1220 |
N |
8 |
8 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
12 |
O |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
12×M24 |
12×M24 |
12×M24 |
16×M24 |
16×M24 |
16×M24 |
16×M24 |
16×M24 |
20×M24 |
20×M24 |
20×M30 |
24×M30 |
P |
20 |
20 |
20 |
20 |
22 |
22 |
25 |
25 |
30 |
30 |
35 |
35 |
35 |
35 |
40 |
40 |
Q |
205 |
205 |
221 |
221 |
238 |
238 |
268 |
318 |
337 |
337 |
349 |
349 |
349 |
389 |
399 |
399 |
R |
580 |
620 |
650 |
690 |
720 |
760 |
830 |
870 |
915 |
974 |
1027 |
1076 |
1130 |
1200 |
1260 |
1340 |
S |
205 |
205 |
223 |
223 |
240 |
240 |
268 |
318 |
336 |
336 |
352 |
352 |
352 |
395 |
405 |
405 |
T |
150 |
150 |
166 |
166 |
168 |
168 |
198 |
198 |
217 |
217 |
229 |
229 |
229 |
244 |
249 |
249 |
重量kg |
船首密封 |
189 |
212 |
262 |
290 |
331 |
371 |
477 |
580 |
668 |
736 |
825 |
890 |
998 |
1222 |
1380 |
1495 |
船尾密封 |
220 |
230 |
294 |
325 |
392 |
417 |
504 |
525 |
655 |
735 |
858 |
933 |
1000 |
1205 |
1374 |
1477 |
>
DX型尺寸表
标准型紧凑密封CX型之间的尺寸差异,只有一下两点。
B…船尾端密封组装长度
I…船尾端衬套的长度
A型 |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
330 |
355 |
380 |
400 |
420 |
450 |
480 |
500 |
530 |
560 |
600 |
630 |
670 |
710 |
750 |
800 |
850 |
900 |
950 |
1000 |
1060 |
1120 |
1180 |
B |
200 |
200 |
200 |
200 |
200 |
215 |
220 |
220 |
220 |
220 |
235 |
235 |
240 |
240 |
270 |
270 |
270 |
270 |
285 |
285 |
290 |
290 |
330 |
330 |
365 |
365 |
385 |
385 |
385 |
405 |
410 |
410 |
I |
220 |
220 |
220 |
220 |
220 |
233 |
236 |
236 |
236 |
236 |
252 |
252 |
257 |
257 |
286 |
286 |
286 |
286 |
298 |
298 |
303 |
303 |
351 |
351 |
393 |
393 |
417 |
417 |
417 |
436 |
441 |
441 |
