KEMEL 伊格尔工业株式会社

备用密封环可不通过拆装而快速简便投入使用

特点

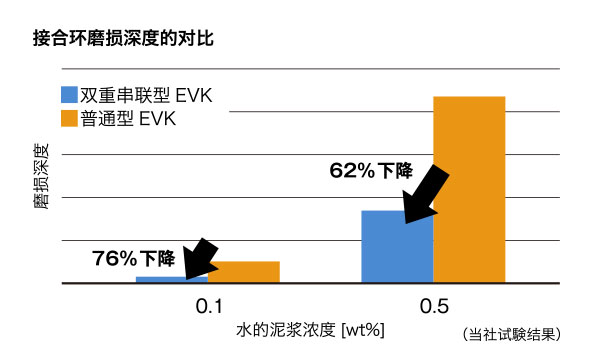

提高了磨损抵抗力: 常用的#1密封环密封处总是处在可控制的清洁淡水润滑中，这样就可以大幅地减少接合环和密封本体以及密封环的磨损。

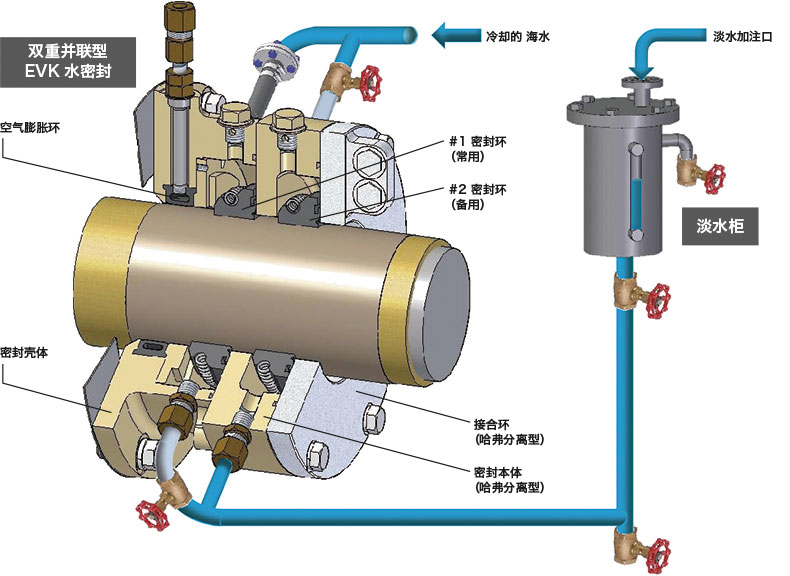

内置备用密封环: #2密封环组装在密封壳体内作为备用。#2密封在正常的工况下处于空闲的备用状态，并且时刻被淡水冷却和润滑保护着。
提高了操作便携性: 常用的密封环可以简单地通过阀的开关操作进行#1密封环与#2密封环的转换。当#1密封环发现泄漏量明显增多时，#2备用密封环可以不通过拆装密封本体而快速投入使用。
可从现用的EVK密封升级改造: 通过更换密封壳体可以从现用的EVK密封升级改造到双重串联型EVK密封。

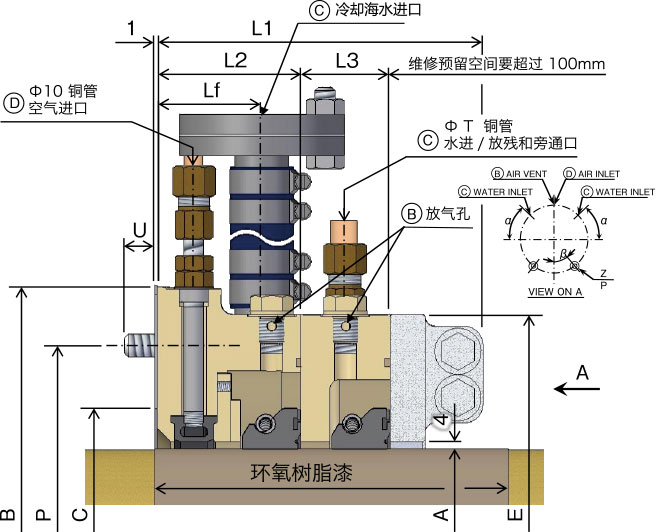

(単位：mm)
尺寸	轴套直径A	B	P	C	E	L1	L2	L3	Lf	T	Z	U	α	β	重量(kg)
110	101～120	270	240	148	240	168	74	46	54	Φ15	6xM12x35	16	30°	30°	32
130	121～140	290	260	168	260	168	74	46	54	Φ15	6xM12x35	16	30°	30°	35
150	141～160	310	280	188	280	168	74	46	54	Φ15	8xM12x35	16	45°	22.5°	39
170	161～180	330	300	208	300	168	74	46	54	Φ15	8xM12x35	16	45°	22.5°	42
190	181～200	350	320	228	320	168	74	46	54	Φ15	8xM12x35	16	45°	22.5°	45
210	201～220	385	350	248	345	168	74	46	51	Φ15	6xM16x40	20	40°	30°	52
230	221～240	405	370	271	375	190	91	51	68	Φ15	6xM16x40	20	40°	30°	64
250	241～260	425	390	291	395	190	91	51	68	Φ15	6xM16x40	20	40°	30°	68
270	261～280	445	410	311	415	190	91	51	68	Φ15	8xM16x40	20	45°	22.5°	73
290	281～300	465	430	331	435	190	91	51	68	Φ15	8xM16x40	20	45°	22.5°	78
310	301～320	485	450	351	455	190	91	51	68	Φ15	8xM16x40	20	45°	22.5°	82
330	321～340	520	480	371	475	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	92
350	341～360	540	500	391	495	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	95
370	361～380	560	520	411	515	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	100
390	381～400	580	540	431	535	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	104
410	401～420	640	580	515	580	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	148
430	421～440	660	600	535	600	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	158
450	441～460	680	620	555	620	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	168
470	461～480	700	640	575	640	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	178
490	481～500	720	660	595	660	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	186
