豊富な使用実績を誇るコンパクト・シール(CX型、DX型)。
構造

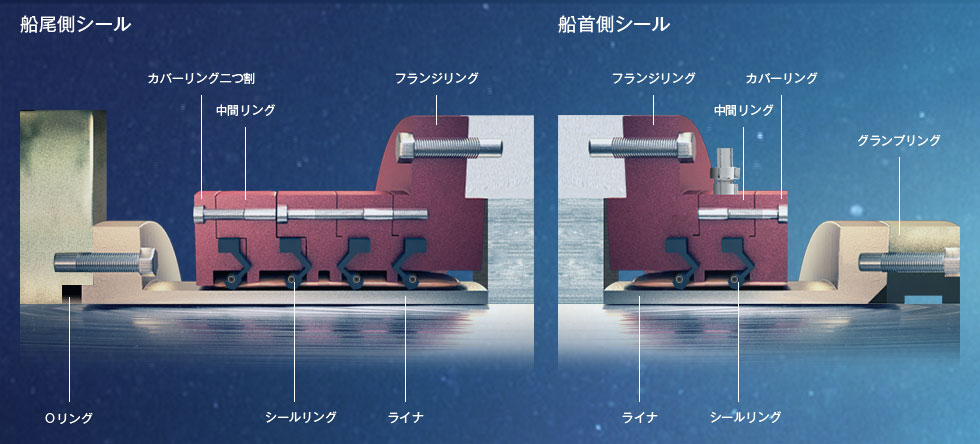

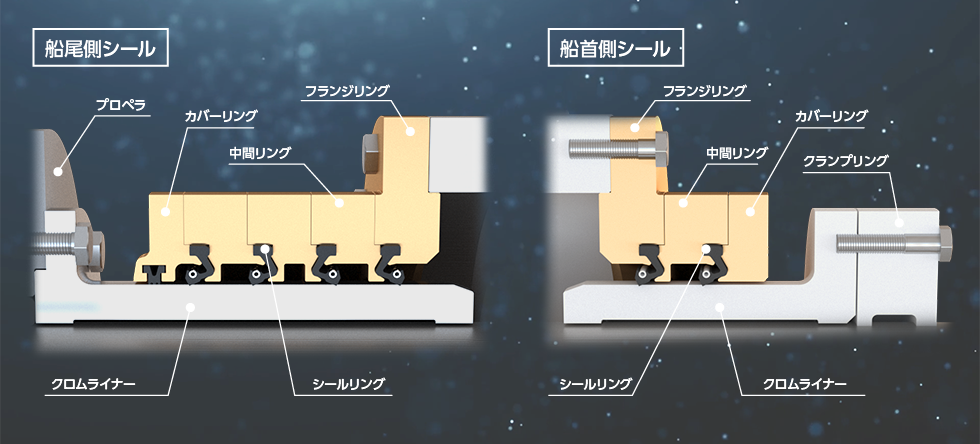

コンパクト・シール(CX型、DX型)は3種類の金属リング(フランジリング、中間リング、カバーリング)から構成され、ボルトにより組み合わされています。これらの金属リングがケーシングを形成し、シールリングはそれぞれの間に締付け、固定されています。各金属リングはメタル・タッチとなっていますのでシールリングの締代は常に適正であり、締め過ぎによるクラックなどは生じません。これらのシールリングは全て同一形状であり、標準はCX型で船尾側シールに3本、船首側シールに2本装着されています。また、CX型に油側の予備シールを1本追加し、船尾側4本シール構造がDX型です。
特長
- ●最新設計技術による最適シールリング形状
コンパクト・シール(CX型、DX型)では、優れたシール機能、長時間にわたる安定した品質、安易な取り扱いを実現するべく、最新設計技術を駆使して開発された独特な形状、材質のシールリングが採用されています。
- ●耐久性にすぐれたシールリングの材質
シールリングの材質にはVITON(フッ素ラバー)とNBR(ニトリルラバー)の2種類があり、使用条件によって使い分けることができます。コンパクト・シールに使用しているVITONシールリングは、熱に強く、しかも表面に特殊な織布を加硫結合させているので、強度および靭性が高く、その構造と相まって高荷重下においてもクラック発生の危険がない優れた性質を有しています。
- ●耐摩耗性・耐孔食性に優れたクロム・ライナ
ライナには特殊高クロム・ステンレス鋼が使用されています。従来から使用されているクロム・ライナに較べ、この新クロム・ライナは耐摩耗性・耐孔食性に非常に優れており、特に孔食発生の危険がある船尾側ライナに極めて効果的です。
- ●ライナの繰り返し加工が可能
当社クロム・ライナには十分な加工代が残されています。このことは軸偏心などに対するコンパクト・シールの追従性能が優れていることをあらわしていると共にライナが摩耗しても、繰り返し加工・研磨して使用可能です。
- ●予備シール内蔵構造(DX型)

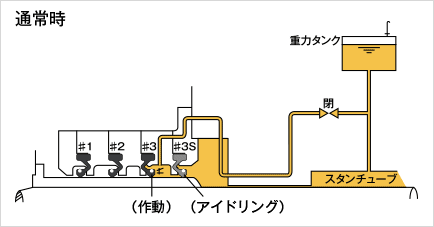

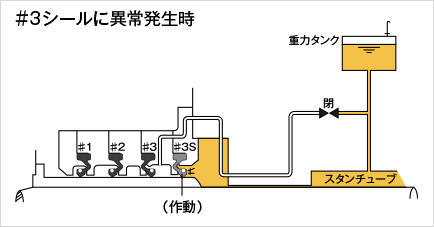

#3シールリングから何らかの原因で油漏れが生じた場合、#3/#3S間の緊急バルブを閉じることにより、#3Sシールを作動させ、さらに長期間安全に使用することができます。

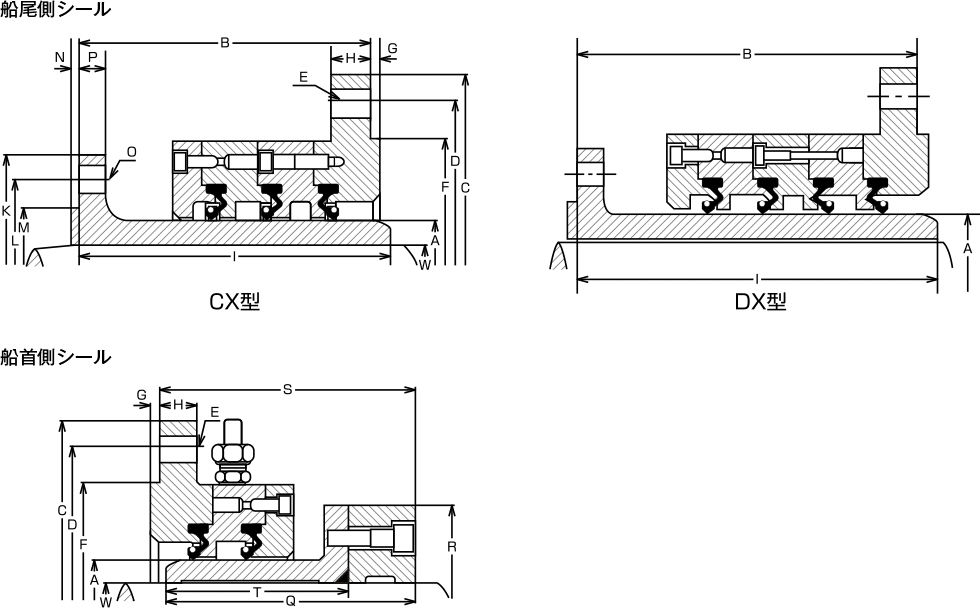

CX型標準寸法(ディスタンスリングを装着する場合、380形以下のシール装置においては”B””I”寸法が長くなります。)
(単位:mm)
Aタイプ |
※125 |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
330 |
355 |
380 |
400 |
420 |
450 |
480 |
W-最小 |
80 |
111 |
126 |
146 |
166 |
186 |
206 |
226 |
246 |
266 |
286 |
316 |
340 |
363 |
382 |
401 |
429 |
W-最大 |
110 |
125 |
145 |
165 |
185 |
205 |
225 |
245 |
265 |
285 |
315 |
339 |
362 |
381 |
400 |
428 |
457 |
B |
160 |
160 |
160 |
160 |
160 |
160 |
175 |
175 |
175 |
175 |
175 |
195 |
195 |
200 |
200 |
225 |
225 |
C |
275 |
290 |
310 |
330 |
350 |
370 |
425 |
445 |
465 |
485 |
515 |
565 |
590 |
610 |
630 |
675 |
705 |
D |
245 |
260 |
280 |
300 |
320 |
340 |
390 |
410 |
430 |
450 |
480 |
525 |
550 |
570 |
590 |
630 |
660 |
E |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
F |
210 |
225 |
245 |
265 |
285 |
305 |
345 |
365 |
385 |
405 |
435 |
475 |
500 |
520 |
540 |
575 |
605 |
G |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
7 |
7 |
7 |
7 |
8 |
8 |
H |
15 |
15 |
15 |
15 |
15 |
15 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
30 |
30 |
I |
180 |
180 |
180 |
180 |
180 |
180 |
191 |
191 |
191 |
191 |
191 |
212 |
212 |
217 |
217 |
241 |
241 |
K |
184 |
200 |
230 |
260 |
280 |
300 |
320 |
340 |
360 |
375 |
425 |
450 |
480 |
500 |
520 |
550 |
590 |
L |
164 |
180 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
346 |
390 |
416 |
440 |
460 |
486 |
510 |
550 |
M |
145 |
160 |
190 |
204 |
224 |
240 |
260 |
284 |
300 |
320 |
360 |
384 |
406 |
424 |
450 |
476 |
510 |
N |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
7 |
7 |
7 |
7 |
8 |
8 |
8 |
O |
8×M8 |
8×M8 |
8×M8 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
8×M12 |
12×M12 |
12×M12 |
12×M12 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M16 |
12×M20 |
P |
12 |
12 |
12 |
12 |
12 |
12 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
20 |
20 |
20 |
20 |
Q |
149 |
149 |
149 |
149 |
149 |
149 |
159 |
159 |
164 |
164 |
164 |
185 |
185 |
185 |
190 |
205 |
205 |
R |
190 |
195 |
220 |
240 |
260 |
280 |
300 |
320 |
350 |
370 |
400 |
430 |
460 |
480 |
500 |
530 |
560 |
S |
140 |
140 |
140 |
140 |
140 |
140 |
153 |
153 |
158 |
158 |
158 |
184 |
184 |
184 |
189 |
205 |
205 |
T |
109 |
109 |
109 |
109 |
109 |
109 |
119 |
119 |
119 |
119 |
119 |
135 |
135 |
135 |
135 |
150 |
150 |
重量kg |
船首側シール |
14 |
26 |
27 |
31 |
33 |
37 |
52 |
55 |
62 |
70 |
84 |
109 |
119 |
120 |
131 |
170 |
180 |
船尾側シール |
26 |
29 |
30 |
34 |
37 |
42 |
59 |
64 |
69 |
76 |
92 |
122 |
130 |
135 |
144 |
203 |
215 |
※シールサイズ125用シールリングは丸型のみ
Aタイプ |
500 |
530 |
560 |
600 |
630 |
670 |
710 |
750 |
800 |
850 |
900 |
950 |
1000 |
1060 |
1120 |
1180 |
W-最小 |
458 |
477 |
505 |
533 |
571 |
599 |
636 |
673 |
711 |
757 |
804 |
851 |
897 |
943 |
999 |
1054 |
W-最大 |
476 |
504 |
532 |
570 |
598 |
635 |
672 |
710 |
756 |
803 |
850 |
896 |
942 |
998 |
1053 |
1130 |
B |
225 |
225 |
240 |
240 |
245 |
245 |
280 |
280 |
310 |
310 |
330 |
330 |
330 |
350 |
350 |
350 |
C |
725 |
755 |
820 |
860 |
890 |
930 |
990 |
1030 |
1090 |
1140 |
1200 |
1250 |
1300 |
1400 |
1460 |
1520 |
D |
680 |
710 |
765 |
805 |
835 |
875 |
930 |
970 |
1030 |
1080 |
1135 |
1185 |
1235 |
1325 |
1385 |
1445 |
E |
12×M20 |
12×M20 |
12×M24 |
12×M24 |
12×M24 |
12×M24 |
16×M24 |
16×M24 |
20×M24 |
20×M24 |
20×M24 |
20×M24 |
20×M24 |
24×M30 |
24×M30 |
24×M30 |
F |
625 |
655 |
700 |
740 |
770 |
810 |
865 |
905 |
960 |
1010 |
1065 |
1115 |
1165 |
1245 |
1305 |
1365 |
G |
8 |
8 |
9 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
11 |
H |
30 |
30 |
35 |
35 |
35 |
35 |
40 |
40 |
40 |
40 |
45 |
45 |
45 |
50 |
50 |
50 |
I |
241 |
241 |
253 |
253 |
258 |
258 |
301 |
301 |
338 |
338 |
362 |
362 |
362 |
381 |
381 |
386 |
K |
600 |
630 |
675 |
700 |
760 |
820 |
840 |
885 |
945 |
1000 |
1070 |
1130 |
1170 |
1230 |
1300 |
1360 |
L |
560 |
590 |
630 |
660 |
710 |
750 |
790 |
836 |
890 |
950 |
1010 |
1070 |
1110 |
1170 |
1230 |
1290 |
M |
526 |
550 |
588 |
620 |
670 |
710 |
740 |
780 |
825 |
870 |
920 |
970 |
1040 |
1100 |
1160 |
1220 |
N |
8 |
8 |
9 |
9 |
9 |
10 |
10 |
10 |
10 |
10 |
11 |
11 |
11 |
11 |
11 |
12 |
O |
12×M20 |
12×M20 |
12×M20 |
12×M20 |
12×M24 |
12×M24 |
12×M24 |
16×M24 |
16×M24 |
16×M24 |
16×M24 |
16×M24 |
20×M24 |
20×M24 |
20×M30 |
24×M30 |
P |
20 |
20 |
20 |
20 |
22 |
22 |
25 |
25 |
30 |
30 |
35 |
35 |
35 |
35 |
40 |
40 |
Q |
205 |
205 |
221 |
221 |
238 |
238 |
268 |
318 |
337 |
337 |
349 |
349 |
349 |
389 |
399 |
399 |
R |
580 |
620 |
650 |
690 |
720 |
760 |
830 |
870 |
915 |
974 |
1027 |
1076 |
1130 |
1200 |
1260 |
1340 |
S |
205 |
205 |
223 |
223 |
240 |
240 |
268 |
318 |
336 |
336 |
352 |
352 |
352 |
395 |
405 |
405 |
T |
150 |
150 |
166 |
166 |
168 |
168 |
198 |
198 |
217 |
217 |
229 |
229 |
229 |
244 |
249 |
249 |
重量kg |
船首側シール |
189 |
212 |
262 |
290 |
331 |
371 |
477 |
580 |
668 |
736 |
825 |
890 |
998 |
1222 |
1380 |
1495 |
船尾側シール |
220 |
230 |
294 |
325 |
392 |
417 |
504 |
525 |
655 |
735 |
858 |
933 |
1000 |
1205 |
1374 |
1477 |
>
DX型寸法表(CX型との寸法相違カ所は、B…船尾側シール取り付け長さ、I…船尾側ライナ長さ)
Aタイプ |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
330 |
355 |
380 |
400 |
420 |
450 |
480 |
500 |
530 |
560 |
600 |
630 |
670 |
710 |
750 |
800 |
850 |
900 |
950 |
1000 |
1060 |
1120 |
1180 |
B |
200 |
200 |
200 |
200 |
200 |
215 |
220 |
220 |
220 |
220 |
235 |
235 |
240 |
240 |
270 |
270 |
270 |
270 |
285 |
285 |
290 |
290 |
330 |
330 |
365 |
365 |
385 |
385 |
385 |
405 |
410 |
410 |
I |
220 |
220 |
220 |
220 |
220 |
233 |
236 |
236 |
236 |
236 |
252 |
252 |
257 |
257 |
286 |
286 |
286 |
286 |
298 |
298 |
303 |
303 |
351 |
351 |
393 |
393 |
417 |
417 |
417 |
436 |
441 |
441 |
