KEMEL イーグル工業株式会社

シール装置を分解する事なく、バルブ操作のみで予備シールへの切り替えを実現

特長

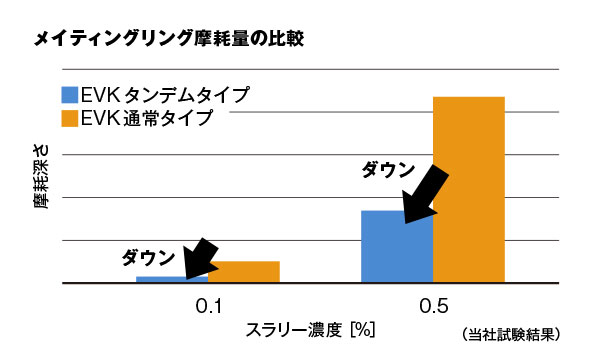

耐摩耗性の向上: 各しゅう動面は常時清水によってフラッシングされているため、メイティングリング、シールハウジング、シールリングの耐摩耗性が向上しています。

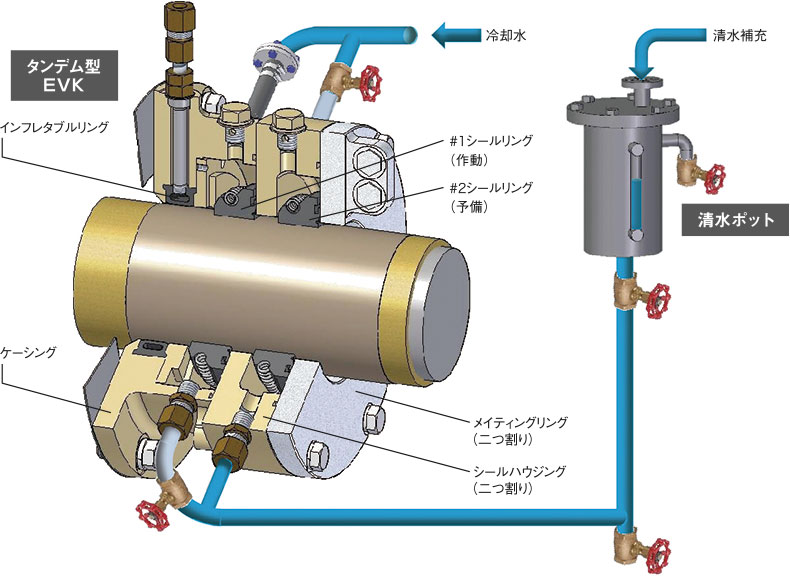

内蔵型予備シールリング: #2シールリングは、通常運転ではアイドリング状態となっており、予備シールリングになっています。#2シールリングは常時清水によって冷却、潤滑され、保護されています。
操作性の向上: 作動シールリング(#1シールリング)はバルブ操作のみで簡単に予備シールリング(#2シールリング)へ切り替えることが出来ます。よって#1シールリングの漏水量が増加した場合は、バルブ操作のみで予備シールリング(#2シールリング)へ切り替える事が可能です。
既存EVKシールからの改造が容易: シールハウジングを追加することで、現在使用中のEVKシールをタンデム型EVKに改造することが可能です。(別途補機の設置や清水の準備が必要です)

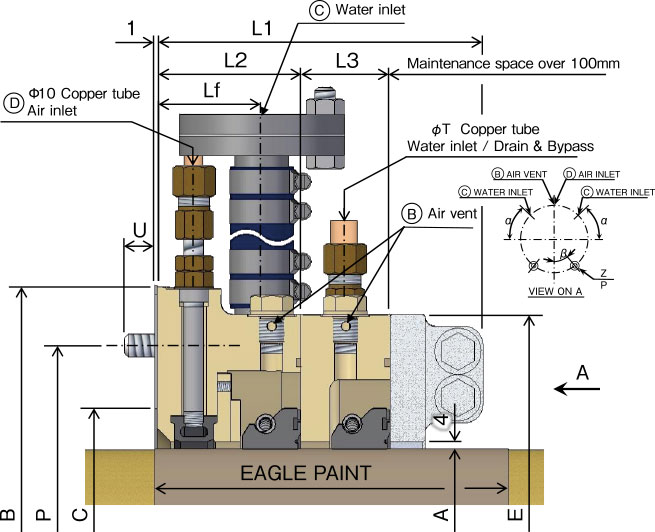

(単位：mm)
型番	スリーブ径A	B	P	C	E	L1	L2	L3	Lf	T	Z	U	α	β	重量(kg)
110	101～120	270	240	148	240	168	74	46	54	Φ15	6xM12x35	16	30°	30°	32
130	121～140	290	260	168	260	168	74	46	54	Φ15	6xM12x35	16	30°	30°	35
150	141～160	310	280	188	280	168	74	46	54	Φ15	8xM12x35	16	45°	22.5°	39
170	161～180	330	300	208	300	168	74	46	54	Φ15	8xM12x35	16	45°	22.5°	42
190	181～200	350	320	228	320	168	74	46	54	Φ15	8xM12x35	16	45°	22.5°	45
210	201～220	385	350	248	345	168	74	46	51	Φ15	6xM16x40	20	40°	30°	52
230	221～240	405	370	271	375	190	91	51	68	Φ15	6xM16x40	20	40°	30°	64
250	241～260	425	390	291	395	190	91	51	68	Φ15	6xM16x40	20	40°	30°	68
270	261～280	445	410	311	415	190	91	51	68	Φ15	8xM16x40	20	45°	22.5°	73
290	281～300	465	430	331	435	190	91	51	68	Φ15	8xM16x40	20	45°	22.5°	78
310	301～320	485	450	351	455	190	91	51	68	Φ15	8xM16x40	20	45°	22.5°	82
330	321～340	520	480	371	475	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	92
350	341～360	540	500	391	495	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	95
370	361～380	560	520	411	515	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	100
390	381～400	580	540	431	535	192	93	51	70	Φ15	8xM20x50	26	45°	22.5°	104
410	401～420	640	580	515	580	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	148
430	421～440	660	600	535	600	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	158
450	441～460	680	620	555	620	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	168
470	461～480	700	640	575	640	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	178
490	481～500	720	660	595	660	222	106	55	72	Φ15	8xM24x60	31	45°	22.5°	186
