船尾管シール(水潤滑)　EVK

KEMELではEVKタイプの水シールを製造しています。EVKタイプのシールには、水潤滑式軸系を採用している船舶の船主様やオペレーター様にとって多くのメリットがあります。EVKタイプのシールは、取り付けやオペレーションが最も容易です。このシールはプロペラ軸スリーブ摩耗させることがありません。

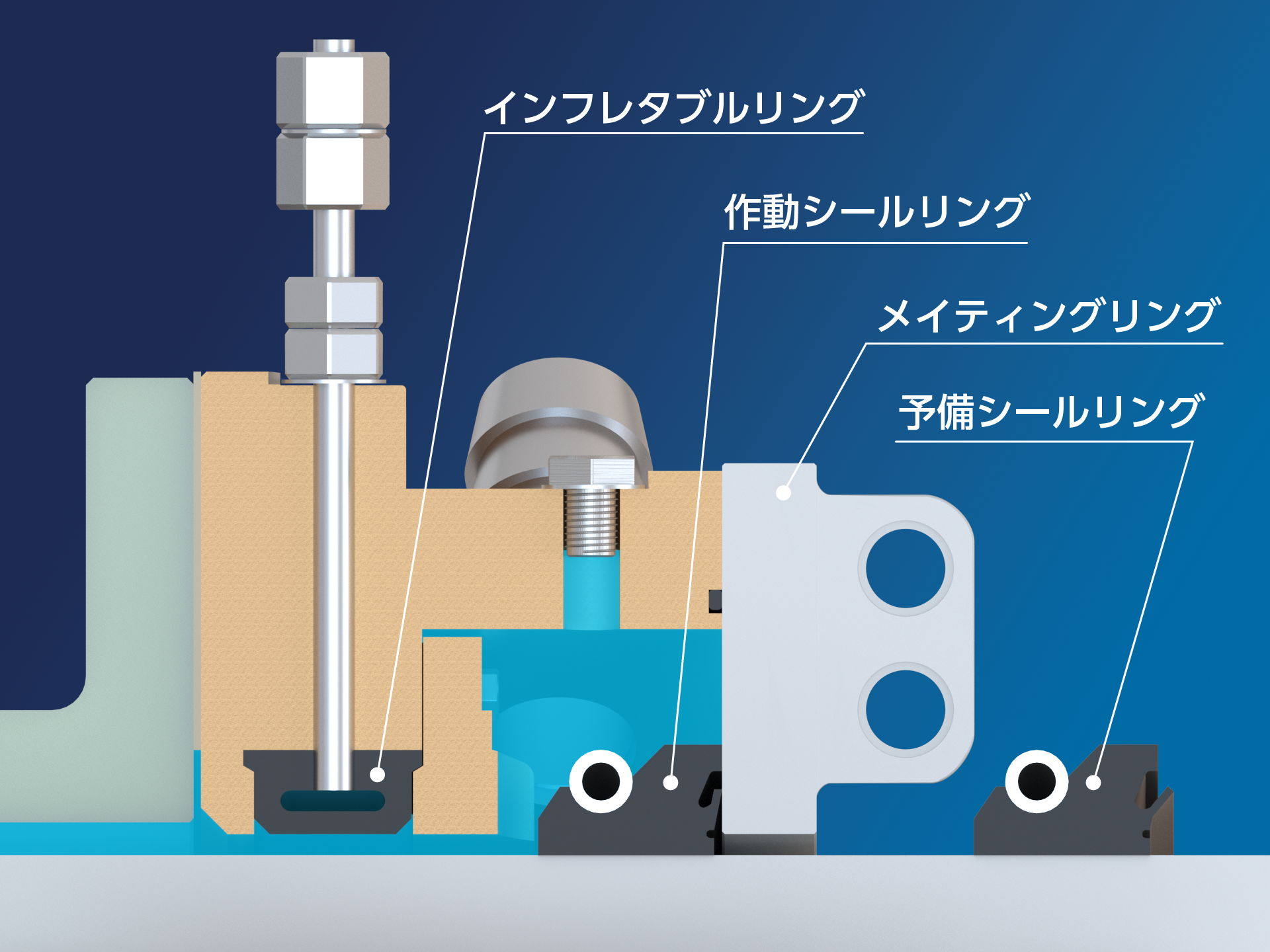

KEMEL EVKタイプシールの設計は非常にシンプルです。シールリングとメイティングリングで構成される端面型シールのため、複雑な振動や軸変位にも追随し、優れたシール性能を発揮します。内部に組み込まれているインフレイタブルリングを作動させることにより、海上でシールリングの点検、交換が容易にできます。シール装置は、軸上に取り付けられる予備シールがセットになっています。

優れた耐震動性と封水性能を発揮する高性能シール

特長

  • ●優れた耐震動性とシール性
    シールリングとメイティングリングで構成される端面型シールのため、複雑な振動や軸変位にも追随し、優れたシール性能を発揮します。
  • ●軸スリーブの摩耗がない
    シールリングは、軸スリーブとともに回転するため、軸スリーブの摩耗がありません。なお、軸スリーブ表面にはイーグルペイントを施し、腐食を防いでいます。
  • ●部品交換が容易

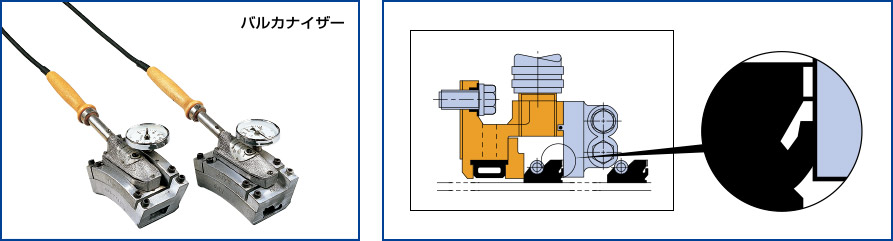

    シールリングおよびインフレイタブルリングは、バルカナイザーによって軸上で容易に加硫接着することができます。また、インフレイタブルリングを作動させることにより、洋上でシールリングの点検、交換が容易にできます。
  • ●省メンテナンス
    シールリングとメイティングリングのしゅう動面は、シールリング外周部に設けられた切欠きから入ってくる海水により自己潤滑され、日常のメンテナンスは不要です。

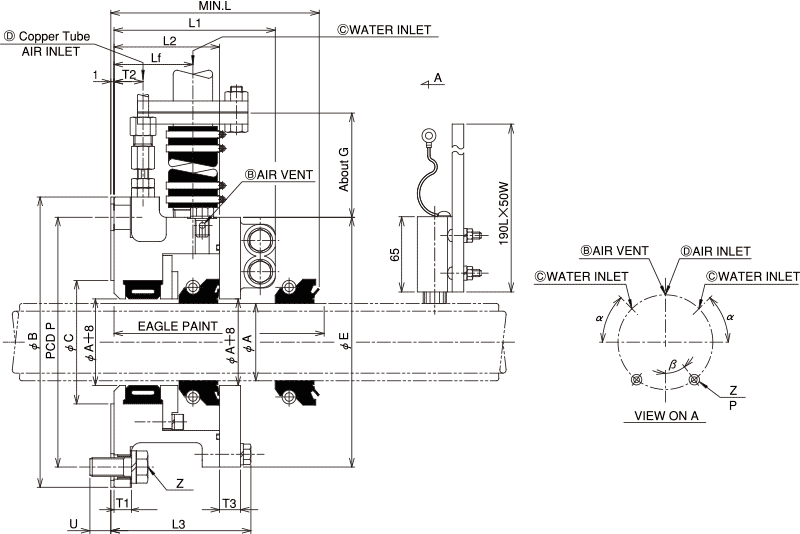

  • 標準寸法
  • ケーシング：一体型　及び二分割型
(単位：mm)
型番 スリーブ径　A B P C E F G L1 L2 L3 Lf L T1 T2 T3 Z U α β 質量(kg)
110 101~120 270 240 148 240 1-20A 220 122 74 103 54 170 15 19 18 6-M12×35 16 30 30 20
130 121~140 290 260 168 260 1-20A 220 122 74 103 54 170 15 19 18 6-M12×35 16 30 30 22
150 141~160 310 280 188 280 1-20A 220 122 74 103 54 170 15 19 18 8-M12×35 16 45 22.5 25
170 161~180 330 300 208 300 1-20A 220 122 74 103 54 170 15 19 18 8-M12×35 16 45 22.5 27
190 181~200 350 320 228 320 1-20A 220 122 74 103 54 170 15 19 18 8-M12×35 16 45 22.5 29
210 201~220 385 350 248 345 1-25A 320 122 74 104 51 170 15 19 18 6-M16×40 20 40 30 34
230 221~240 405 370 271 375 1-25A 320 139 91 121 68 190 15 25 18 6-M16×40 20 40 30 42
250 241~260 425 390 291 395 1-25A 320 139 91 121 68 190 15 25 18 6-M16×40 20 40 30 45
270 261~270 445 410 311 415 1-25A 320 139 91 121 68 190 15 25 18 8-M16×40 20 45 22.5 49
〃 271~280 〃 〃 〃 〃 2-25A 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃 〃
290 281~300 465 430 331 435 2-25A 320 139 91 121 68 190 15 25 18 8-M16×40 20 45 22.5 52
310 301~320 485 450 351 455 2-25A 320 139 91 121 68 190 15 25 18 8-M16×40 20 45 22.5 54
330 321~340 520 480 371 475 2-25A 320 141 93 123 70 190 18 26 18 8-M20×50 26 45 22.5 63
350 341~360 540 500 391 495 2-25A 320 141 93 123 70 190 18 26 18 8-M20×50 26 45 22.5 65
370 361~380 560 520 411 515 2-25A 320 141 93 123 70 190 18 26 18 8-M20×50 26 45 22.5 68
390 381~400 580 540 431 535 2-25A 320 141 93 123 70 190 18 26 18 8-M20×50 26 45 22.5 71
410 401~420 640 580 515 580 2-32A 135 167 106 145 72 215 22 29 25 8-M24×60 31 45 22.5 101
430 421~440 660 600 535 600 2-32A 135 167 106 145 72 215 22 29 25 8-M24×60 31 45 22.5 110
450 441~460 680 620 555 620 2-32A 135 167 106 145 72 215 22 29 25 8-M24×60 31 45 22.5 118
470 461~480 700 640 575 640 2-32A 135 167 106 145 72 215 22 29 25 8-M24×60 31 45 22.5 126
490 481~500 720 660 595 660 2-40A 135 167 106 145 72 215 22 29 25 8-M24×60 31 45 22.5 132
510 501~520 760 700 615 680 2-40A 135 186 125 164 82 230 30 34 25 12-M24×70 33 30 15 161
530 521~540 780 720 635 700 2-40A 135 186 125 164 82 230 30 34 25 12-M24×70 33 30 15 167
550 541~560 800 740 655 720 2-40A 135 186 125 164 82 230 30 34 25 12-M24×70 33 30 15 180
570 561~580 820 760 675 740 2-40A 135 186 125 164 82 230 30 34 25 12-M24×70 33 30 15 190
590 581~600 840 780 695 760 2-40A 135 186 125 164 82 230 30 34 25 12-M24×70 33 30 15 200
610 601~620 860 800 715 780 2-40A 135 187 125 164 82 230 30 34 25 12-M24×70 33 30 15 210
630 621~640 880 820 735 800 2-40A 135 187 125 164 82 230 30 34 25 12-M24×70 33 30 15 220
650 641~660 900 840 755 820 2-40A 135 160 125 175 82 230 30 34 35 12-M24×70 33 30 15 240
670 661~680 950 870 775 850 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 275
690 681~700 970 890 795 870 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 282
710 701~720 990 910 815 890 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 289
730 721~740 1010 930 835 910 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 296
750 741~760 1030 950 855 930 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 303
770 761~780 1050 970 875 950 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 310
790 781~800 1070 990 895 970 2-40A 150 162 127 177 84 230 30 36 35 12-M30×80 42 30 15 317

※標準以外の形状・寸法についてのご要望にもお応えしていますので、ご相談下さい。
※EVKを軸受けフランジと3枚締めで取り付ける場合は、取り付けボルトは長い物を納入します。
