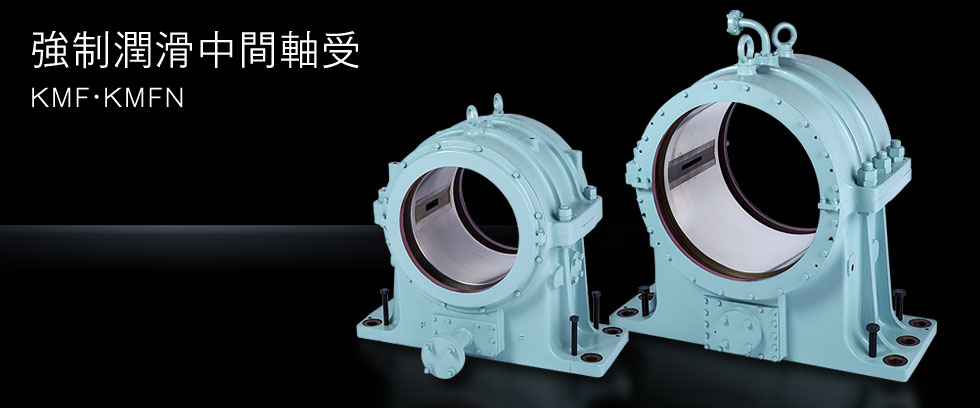

強制潤滑式中間軸受(KMF型)
潤滑油をポンプにより強制的に軸受けへ供給する方式
給油ライン要、冷却水ライン不要
強制潤滑式中間軸受(KMFN型)
大型を対象とした新型強制潤滑式中間軸受
給油ライン要、冷却水ライン不要

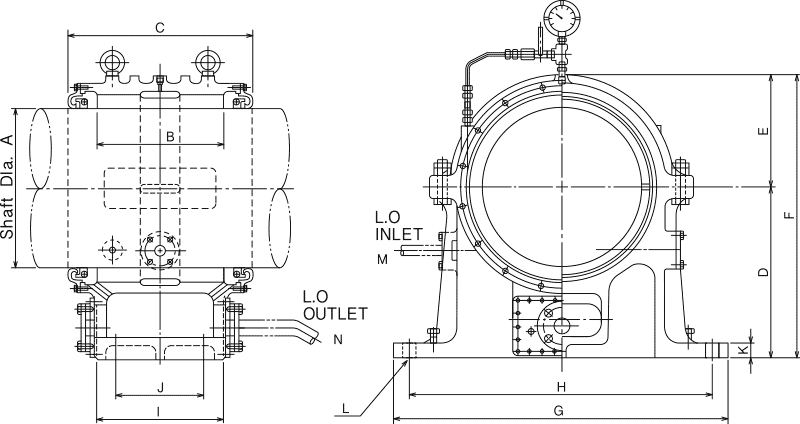

Size (KMF) |
A | B | C | D | E | F | G | H | I | J | K | L | M | N | |
MIN. | MAX. | ||||||||||||||
310 | Dimensions are available on request. | ||||||||||||||
340 | 311 | 340 | 260 | 392 | 380 | 245 | 625 | 740 | 660 | 260 | 180 | 35 | M30 | 25A | 40A |
370 | 341 | 370 | 280 | 412 | 400 | 263 | 663 | 780 | 700 | 280 | 200 | 35 | M30 | 25A | 40A |
400 | 371 | 400 | 300 | 442 | 430 | 280 | 710 | 830 | 750 | 300 | 220 | 35 | M30 | 25A | 40A |
430 | 401 | 430 | 320 | 462 | 455 | 297 | 752 | 870 | 790 | 320 | 240 | 40 | M30 | 25A | 40A |
460 | 431 | 460 | 340 | 482 | 485 | 314 | 799 | 960 | 860 | 340 | 240 | 40 | M36 | 25A | 50A |
490 | 461 | 490 | 370 | 512 | 510 | 332 | 842 | 990 | 890 | 370 | 270 | 40 | M36 | 25A | 50A |
520 | 491 | 520 | 400 | 542 | 540 | 350 | 890 | 1040 | 940 | 400 | 290 | 40 | M36 | 25A | 50A |
550 | 521 | 550 | 420 | 572 | 565 | 365 | 930 | 1100 | 990 | 420 | 310 | 45 | M42 | 25A | 50A |
580 | 551 | 580 | 440 | 592 | 590 | 382 | 972 | 1130 | 1020 | 440 | 330 | 45 | M42 | 25A | 65A |
620 | 581 | 620 | 465 | 617 | 630 | 410 | 1040 | 1190 | 1080 | 465 | 360 | 45 | M42 | 25A | 65A |
660 | 621 | 660 | 500 | 672 | 660 | 435 | 1095 | 1260 | 1140 | 500 | 380 | 50 | M48 | 25A | 65A |
700 | 661 | 700 | 580 | 752 | 700 | 465 | 1165 | 1320 | 1200 | 580 | 460 | 50 | M48 | 25A | 80A |
750 | 701 | 750 | 640 | 812 | 745 | 490 | 1235 | 1380 | 1260 | 640 | 520 | 55 | M48 | 25A | 80A |
800 | 751 | 800 | 760 | 932 | 790 | 520 | 1310 | 1440 | 1320 | 760 | 640 | 55 | M48 | 25A | 80A |
801 | Dimensions are available on request. |
